Moldura de vaso de plástico con patrón

Para este molde, lo importante es cómo desmoldear fácilmente, ya que hay muchas líneas rotativas en la superficie, por lo que al diseñar el molde, nuestro ingeniero considera usar un sistema de extracción de núcleos sider más expulsión directa para expulsar el producto con éxito.

Ver nuestras pruebas de moldes

En el diseño de moldes de inyección, a menudo se utiliza un sistema deslizante para el deslizador, este sistema se denomina sistema de extracción de núcleo deslizante.

El sistema de extracción de núcleo deslizante se utiliza a menudo en los dos aspectos siguientes:

1. Manejo del sistema de extracción del núcleo con gran fuerza de empaque.

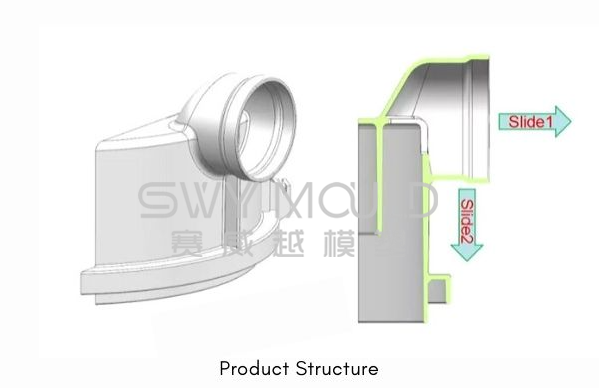

2. El sistema de extracción de núcleos tiene un socavado, que debe completarse con una segunda extracción de núcleos.

Los métodos comunes de diseño del sistema deslizante de extracción de núcleos.

1. Retraso de primavera

2. Detención retardada (cuña para hacer un retardo directo)

3. Tapón mecánico

4. Utilice el cilindro de aceite como tapón.

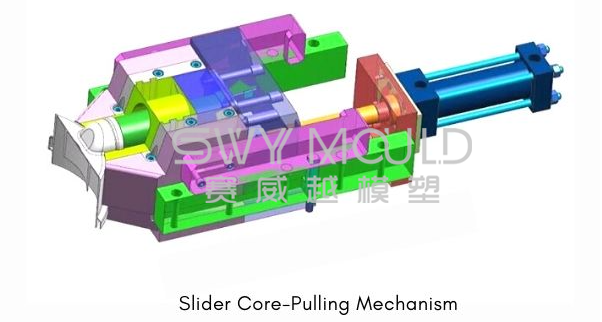

Sistema clásico de extracción de núcleo deslizante

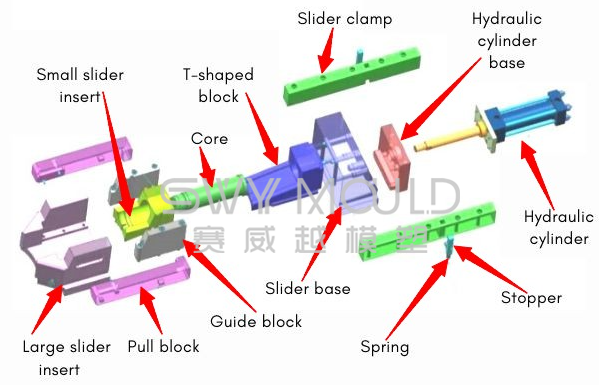

La siguiente figura es un grupo de estructuras de extracción de núcleos retardados con topes mecánicos, que son muy prácticas.

El principio estructural del sistema de extracción de núcleos.

Después de abrir el molde, el cuerpo principal del bloque de tracción se mueve hacia atrás bajo la conducción del cilindro de aceite. El pequeño inserto deslizante se retrae hacia abajo. Saque la hebilla de la ranura del producto. Al mismo tiempo, el cuerpo de la corredera permanece estacionario bajo la acción del tope.

Cuando el cuerpo principal del bloque recorre una distancia de L1. Los pequeños insertos deslizantes se han desprendido de los cortes del producto. Se completa el primer tirón del núcleo. Al mismo tiempo, el tapón se mueve hacia atrás. El bloque de tracción tira del cuerpo deslizante. Comienza el segundo sorteo principal. El cilindro de aceite continúa moviéndose, y la posición de deslizamiento se mueve L2 distancia en su conjunto, separándose completamente del producto.

¿Cómo reiniciar el sistema de extracción del núcleo?

Al sujetar el molde, el cuerpo del bloque primero empuja el cuerpo deslizante para restablecerlo. Cuando un inserto de control deslizante grande (cara roja) desgasta el núcleo, el cuerpo del control deslizante se restablece por completo. El cuerpo del bloque continúa moviéndose, empujando el pequeño inserto deslizante para reiniciar. Al mismo tiempo, el tapón también comienza a reposicionarse hasta que se completa la sujeción del molde.

Nota: Primero se debe restablecer el cuerpo del control deslizante. El pequeño inserto deslizante se puede restablecer.
